อะไรคือความแตกต่างระหว่างตลับลูกปืนเชิงเส้นแบบวงรีและหน้าแปลนกลม?

เมื่อเลือกส่วนประกอบที่เคลื่อนที่เชิงเส้นสำหรับอุปกรณ์อุตสาหกรรม ผู้ซื้อจำนวนมากจะเปรียบเทียบตลับลูกปืนเชิงเส้นหน้าแปลนวงรีกับตลับลูกปืนเชิงเส้นตรงหน้าแปลนกลม เพื่อพิจารณาว่าการออกแบบใดเหมาะสมกับการใช้งานมากกว่า แม้ว่าการออกแบบทั้งสองประเภทได้รับการออกแบบมาเพื่อรองรับการเคลื่อนที่เชิงเส้นที่ราบรื่น แต่ก็มีโครงสร้าง วิธีการติดตั้ง ข้อกำหนดด้านพื้นที่ และความเหมาะสมในการใช้งานที่แตกต่างกัน

การทำความเข้าใจความแตกต่างระหว่างตลับลูกปืนทั้งสองประเภทนี้จะช่วยปรับปรุงความเสถียรของอุปกรณ์ ประสิทธิภาพการติดตั้ง และประสิทธิภาพโดยรวมของอุปกรณ์

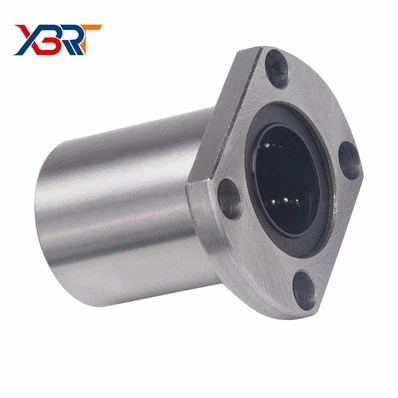

แบริ่งเชิงเส้นหน้าแปลนวงรีคืออะไร?



แบริ่งเชิงเส้นตรงหน้าแปลนวงรีมีลักษณะเป็นรูปร่างหน้าแปลนยาวและมีรูยึดทั้งสองด้านของตัวเรือนแบริ่ง การออกแบบนี้ช่วยให้ติดตั้งตลับลูกปืนอย่างแน่นหนาบนพื้นผิวเครื่องจักรในขณะที่ยังคงโครงสร้างการติดตั้งที่กะทัดรัด

แบริ่งหน้าแปลนวงรีมักใช้ในสถานการณ์ต่อไปนี้:
พื้นที่ติดตั้งจำกัด
ความต้องการการออกแบบเครื่องจักรขนาดกะทัดรัด
การติดตั้งที่มั่นคงเป็นสิ่งสำคัญ
แนะนำให้ใช้โครงสร้างที่มีน้ำหนักเบา
การออกแบบหน้าแปลนวงรีให้ความมั่นคงในการวางตำแหน่งที่ดีในขณะที่ลดอัตราการใช้พื้นที่ในการติดตั้งโดยรวม

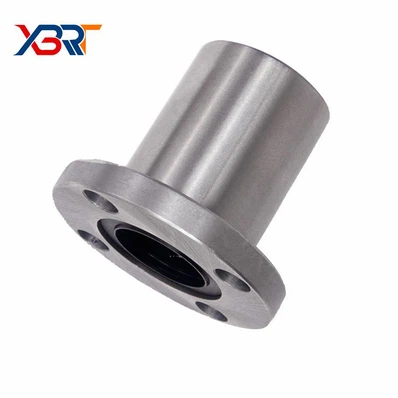

แบริ่งเชิงเส้นหน้าแปลนกลมคืออะไร?

ตลับลูกปืนเชิงเส้นแบบหน้าแปลนกลมใช้โครงสร้างหน้าแปลนแบบวงกลมโดยมีรูยึดกระจายอยู่บนพื้นผิวหน้าแปลน ประเภทนี้ใช้กันอย่างแพร่หลายในเครื่องจักรที่ต้องการการรองรับการติดตั้งที่สมดุลและการกระจายโหลด
ตลับลูกปืนที่ใช้กันทั่วไปในตลับลูกปืนหน้าแปลนกลมคือ:
อุปกรณ์หนัก
แอปพลิเคชันที่มีภาระงานสูง-
เครื่องจักรที่ต้องการการติดตั้งแบบสมมาตร
การติดตั้งระบบที่ใหญ่ขึ้น
โครงสร้างหน้าแปลนแบบวงกลมช่วยให้มีการรองรับที่มั่นคงจากทิศทางการติดตั้งหลายทิศทาง

ความแตกต่างในรูปร่างหน้าแปลน

ความแตกต่างที่ชัดเจนที่สุดคือการออกแบบการออกแบบหน้าแปลนนั่นเอง

• การออกแบบหน้าแปลนวงรี
• รูปร่างหน้าแปลนยาว
• รูยึดสองรู
• โครงสร้างที่กะทัดรัด
• ความกว้างในการติดตั้งแคบ
• รูปร่างหน้าแปลนวงกลม
• รูยึดหลายรู



พื้นที่สนับสนุนที่มากขึ้น

โครงสร้างสมมาตร
รูปร่างหน้าแปลนส่งผลโดยตรงต่อโหมดการติดตั้งและความยืดหยุ่นของโครงร่างเครื่องจักร

ความแตกต่างในการติดตั้ง
ข้อกำหนดในการติดตั้งเป็นข้อแตกต่างที่สำคัญอีกประการหนึ่งระหว่างตลับลูกปืนทั้งสองประเภท
ตลับลูกปืนเชิงเส้นหน้าแปลนวงรีมักจะติดตั้งได้ง่ายกว่าในอุปกรณ์ขนาดกะทัดรัดเนื่องจากมีการออกแบบหน้าแปลนที่แคบกว่า ซึ่งใช้พื้นที่ในการติดตั้งน้อยกว่า เหมาะสำหรับการใช้งานที่โครงร่างเครื่องจักรมีขนาดกะทัดรัดหรือต้องวางส่วนประกอบใกล้กัน
โดยทั่วไปแล้ว แบริ่งหน้าแปลนทรงกลมต้องใช้พื้นที่ในการติดตั้งมากขึ้น แต่สามารถให้การสนับสนุนเครื่องจักรขนาดใหญ่กว่าและสภาวะการรับน้ำหนักที่สูงขึ้นได้



การเปรียบเทียบความสามารถในการรับน้ำหนัก

การกระจายน้ำหนักจะแตกต่างกันไปตามโครงสร้างหน้าแปลน
ตลับลูกปืนเชิงเส้นแบบหน้าแปลนกลมมักจะมี:
โหลดบาลานซ์ได้ดีขึ้น
ความเสถียรในการติดตั้งที่สูงขึ้น
ปรับปรุงการรองรับน้ำหนักที่มากขึ้น
ตลับลูกปืนหน้าแปลนวงรีมักใช้สำหรับ:
การใช้งานโหลดปานกลาง
ระบบอัตโนมัติขนาดกะทัดรัด
เครื่องจักรน้ำหนักเบา
ตัวเลือกที่ถูกต้องขึ้นอยู่กับสภาพการทำงานจริงและข้อกำหนดของอุปกรณ์



ความแตกต่างในการสมัคร

ตลับลูกปืนทั้งสองประเภทนี้ใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรมและระบบการเคลื่อนที่เชิงเส้น แต่การใช้งานอาจแตกต่างกันเล็กน้อย
ตลับลูกปืนเชิงเส้นหน้าแปลนวงรีมักใช้ใน:
อุปกรณ์อัตโนมัติ
เครื่องจักรบรรจุภัณฑ์
โรงพิมพ์
ระบบเชิงเส้นตรงขนาดกะทัดรัด
ตลับลูกปืนเชิงเส้นแบบหน้าแปลนกลมมักใช้ใน:



• เครื่องจักรซีเอ็นซี
• อุปกรณ์อุตสาหกรรมหนัก
• ระบบอัตโนมัติขนาดใหญ่-
• โครงสร้างทางกลรับน้ำหนักสูง-

การเลือกประเภทตลับลูกปืนที่ถูกต้องขึ้นอยู่กับขนาดของอุปกรณ์ ข้อกำหนดในการรับน้ำหนัก และเงื่อนไขการติดตั้ง



การบำรุงรักษาและความมั่นคง

ตลับลูกปืนทั้งสองต้องการการหล่อลื่นที่เหมาะสมและการบำรุงรักษาอย่างสม่ำเสมอเพื่อให้การทำงานราบรื่นและอายุการใช้งานยาวนาน
ข้อควรพิจารณาในการบำรุงรักษาที่สำคัญ ได้แก่:
ความสะอาดของเพลา
สภาพการหล่อลื่น
ความแม่นยำในการจัดตำแหน่ง
การควบคุมโหลด
การติดตั้งและบำรุงรักษาที่เหมาะสมสามารถปรับปรุงประสิทธิภาพของตลับลูกปืนและลดการสึกหรอได้อย่างมาก
